以下是对PCB探针的工作原理、类型及应用场景的详细解析：
工作原理
PCB探针通过与PCB板上的测试点接触，形成电气连接，从而实现对PCB板的电气性能测试。当探针与测试点接触时，探针的弹性结构会产生一定的变形，以确保良好的电气接触。电流通过探针传输到PCB板上的测试点，然后通过测试仪器测量电流、电压、电阻等电气参数，以判断PCB板是否存在短路、断路、漏电等问题。

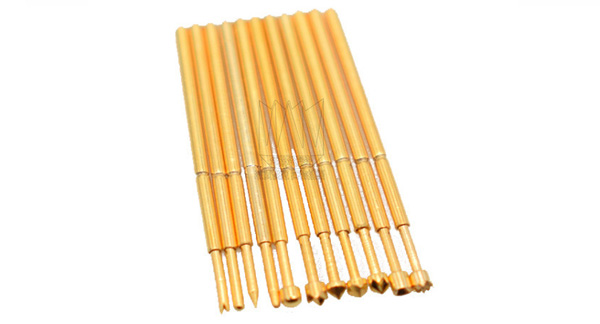

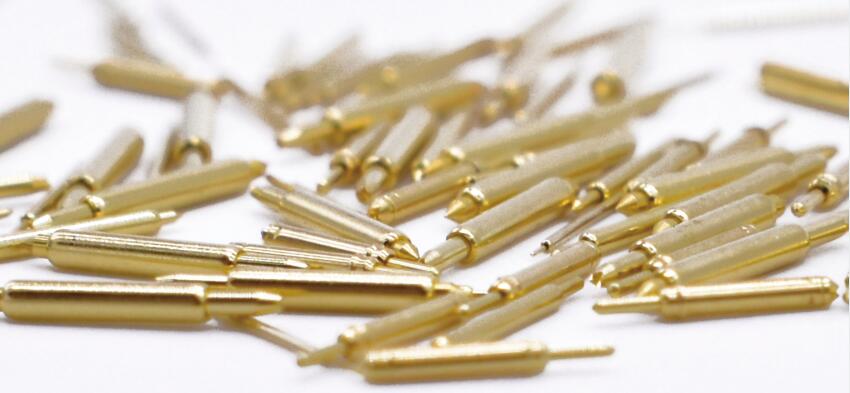

类型
①通用型探针：结构简单，有弹性针杆和针头，适用于一般PCB板测试点间距较大、精度要求不高的场合，如消费电子产品的普通PCB板测试。
②高密度探针：采用特殊设计和制造工艺，针头细小，针间距小，能适应高密度PCB板测试点布局，常用于智能手机、平板电脑等高端电子产品的PCB板测试。
③专用型探针：为特定测试需求或设备设计，如具有耐高温、高压性能的探针，用于汽车电子、航空航天等恶劣环境下的PCB板测试。
应用场景
①PCB制造过程中的测试：在PCB板生产的各个环节，如钻孔后、电镀后、成型后等，使用探针进行测试，及时发现生产过程中的缺陷，提高生产效率和产品质量。
②电子设备组装后的测试：电子设备组装完成后，通过探针测试PCB板上的各个电路节点，检测焊接质量、元件安装是否正确等，确保电子设备的性能和可靠性。
③故障诊断与维修：当电子设备出现故障时，利用探针可以快速定位故障点，帮助维修人员准确判断故障原因，提高维修效率。
