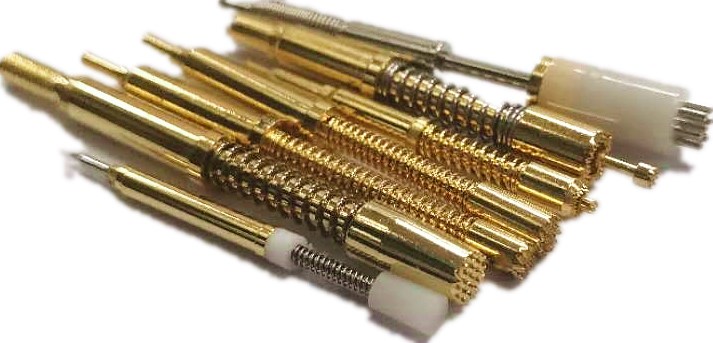

探针的针头形状和尺寸有多种常见类型，每种类型都有其独特的特点和适用场景，以下是一些常见的探针针头形状及其特点和适用场景：
针头形状
1. 尖头：
特点：接触稳定性好，穿透性适中。
适用场景：适用于测量被测点是凸状的平片或者有氧化现象的场景。
2. 圆头：
特点：针头为圆形接触面，不会对接触面造成损伤，不留痕迹。
适用场景：一般用于测量间隙较密且凸起或平片状的被测点。
3. 杯头：
特点：通常用于接触较长的导脚、端子及绕线柱等。
适用场景：适用于需要接触较长部件的场景。
4. 平头：
特点：主要用于接触焊盆和金手指，不会对接触面造成损伤，不留痕迹。
适用场景：接触焊盆和金手指场景。
5. 梅花头：
特点：万用型针头，适合于各类型的接触点。
适用场景：广泛适用于多种测试场景。
6. 三面锥形头：
特点：可代替尖针，用于接触金属道孔（过孔）测试贯空孔、焊盆、焊垫及金手指。
适用场景：适用于需要替代尖针进行测试的场景。
7. 三尖针：
特点：钢质针尖，寿命佳。
适用场景：适用于测试导脚及焊点、污染之PC板或穿刺污染层。
8. 四爪头：
特点：经常用于接触元件脚，测试焊垫及焊点。
适用场景：适用于需要频繁接触元件脚的测试场景。
针头尺寸
1. 外径：
探针的外径决定了其能够接触的被测点的最小尺寸，例如，对于微小的焊点，可能需要选择外径极小的探针。
2. 长度：
探针的长度也是一个重要的尺寸参数，长度的选择取决于被测点的位置以及测试环境的需求。
过长的探针可能会增加弯曲或振动的风险，而过短的探针则可能无法到达被测点。
综上所述，探针的针头形状和尺寸多种多样，每种类型都有其独特的特点和适用场景。在选择探针时，需要根据被测点的形状、大小、间距以及测试环境等因素综合考虑，以选择最适合当前测试需求的探针类型和尺寸。
