大电流探针是一种专门设计用于承载高电流的测试探针，在电子测试等领域发挥着重要作用，以下是一些关于大电流探针的小知识：
基本导电原理：大电流探针通过金属导体建立电流通路，核心要求是尽可能降低接触电阻和导体电阻，通常采用高导电率金属如铜合金、镀金/镀银层作为导体材料，铜合金提供基础导电性，镀层则减少氧化、降低接触电阻，通过针尖与被测件的紧密接触，如弹簧压力驱动的点接触、平面接触等方式，确保接触面的微观导通。
结构设计特点：大电流场景下，电流产生的电磁力和发热可能导致探针变形或接触松动，因此结构设计需满足机械稳定性和压力一致性，探针内部通常包含弹簧，如铍铜弹簧，通过预压缩提供稳定的接触压力，探针外壳采用高强度材料。
影响载流量的因素：材质导电率是影响因素之一，例如铜材质的导电率比铝高，纯度高的红铜比黄铜导电率也高，此外，探针芯面积即线径也很关键，线里面导体的横截面积越大，载流量也就越大。
电流承载能力的关键参数：大电流探针的最大承载电流由电阻和材料耐温性等参数共同决定，电阻包括接触电阻和导体电阻。
选购要点：选购时要明确核心测试需求，包括区分持续电流和脉冲电流，确保探针的持续电流额定值大于等于实际测试电流，最大脉冲电流大于等于短期峰值，同时要确认被测对象的尺寸与间距、接口类型等特性，还要筛选适配的结构与材质，根据被测点情况选择合适的头型，如尖头适配小尺寸焊盘，三面锥形、九爪头适配大尺寸极柱等，弹簧结构要选择弹性稳定、耐疲劳的，镀层材质要根据使用频率与环境选择。
常用的一些大电流探针

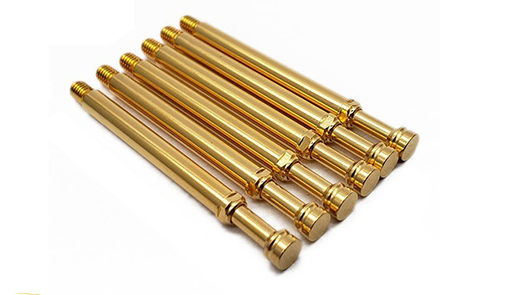

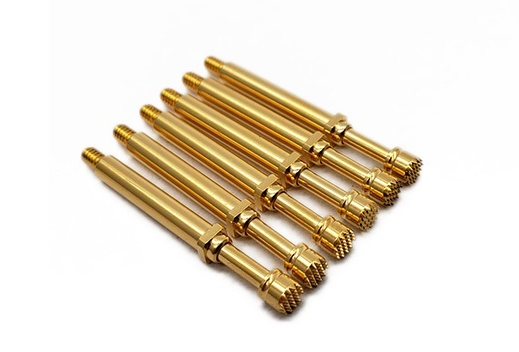

JTS150大电流探针：额定电流为 50A，接触电阻＜10 毫欧姆，弹力为 300g，可搭配的针套有 R150-30-M3，有多种头型可供选择，主要应用于新能源电池过程及其他电子元器件测试，在充电设备、稳压设备中应用广泛。
电流电压针 420*4450：规格尺寸为 4.2*44.5mm，接触部分使用铜镀金材料，套管采用黄铜管镀金，能承受高达 15 安培的电流，起始弹力为 39g，到达 2/3 行程时为 380g，全程为 480g，电阻值小于 30 毫欧姆。
HSS120大电流探针：具备高精度、低阻抗、寿命长和误测少等特点，在 ICT 等应用中能够提供稳定的测试性能，主要用于电子元件和设备的电流测试，特别适合应用于 ICT/FCT 工装治具。
