PCB探针（Printed Circuit Board Probe）是用于PCB板测试、调试或连接的精密接触元件，其设计需适配PCB板的焊点、焊盘、通孔等结构，确保测试信号的稳定传输，根据结构、功能和应用场景的不同，PCB探针可分为多种类型，常见用途也覆盖了电子制造的多个环节。
一、PCB探针的常见类型
1. 按结构划分

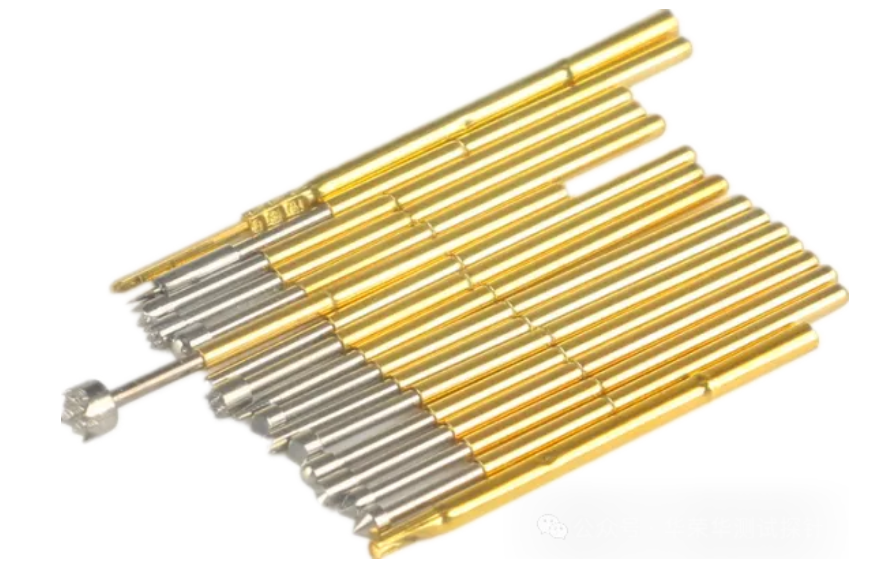

弹簧探针

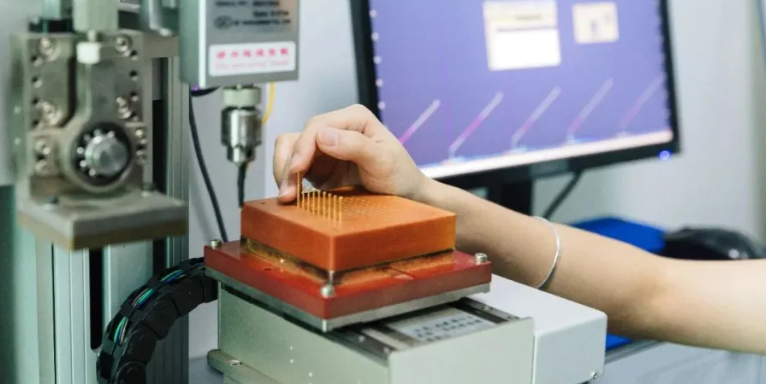

最常见的PCB探针类型，由针轴、弹簧、针管组成，通过弹簧的弹力实现与PCB焊点的紧密接触，具有接触稳定、耐磨损、可适应一定公差（如PCB板翘曲）的特点，广泛用于测试治具。

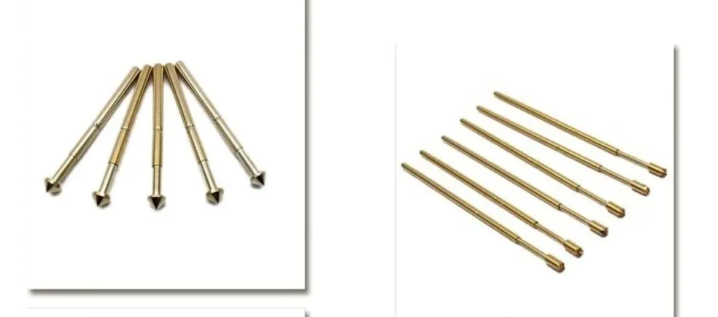

细分：根据针轴头部形状，可分为尖头、圆头、平头、凹头、四爪头（抓取焊点）等，适配不同焊点形态（如焊盘、引脚、过孔）。
常见的类型
针身直径：1.36mm，总长：33.30mm的P100探针
针身直径：2.02mm，总长：33.35mm的P125探针
针身直径：2.36mm，总长：33.9mm的P156探针
针身直径：1.02mm，总长：33.35mm的PL75探针
针身直径：1.02mm，总长：16.50mm的P75探针
针身直径：0.68mm，总长：24.70mm的P02探针
2. 按应用场景分类
测试探针（Test Probe）
用于PCB生产中的功能测试（如通断测试、电压/电流测试、信号传输测试），是测试治具的核心部件。
二、PCB探针的常见用途
1. PCB生产测试（制造业核心场景）
ICT测试（In-Circuit Test，在线测试）：在PCB裸板或组装后（PCBA），通过探针接触焊点，检测电路通断、短路、电阻/电容/电感等元件是否焊接正确，筛选出故障板。
FCT测试（Functional Test，功能测试）：模拟PCB实际工作环境，通过探针连接测试治具与PCB的关键焊点，测试其功能是否正常（如电源板输出电压是否达标、控制板是否响应指令）。
2. 自动化设备连接（工业场景）
在自动化产线中，PCB探针作为临时连接器，实现PCB在不同工序间的信号/电源传输（如PCB从焊接工位转移到测试工位时，通过探针快速接通电源进行预测试）。
部分设备中，探针用于PCB与外部模块的临时对接（如编程器通过探针向PCB上的芯片写入程序）。
3. 特殊场景测试
高频信号测试：如5G通信设备PCB、高速服务器主板的信号传输速度测试，需高频探针减少信号衰减。
大电流场景测试：如电源适配器PCB、电动汽车BMS（电池管理系统）PCB的电流承载能力测试，需大电流探针确保安全导电
