Pogo Pin弹簧针的结构设计主要包括以下几个方面：
1. 基本结构

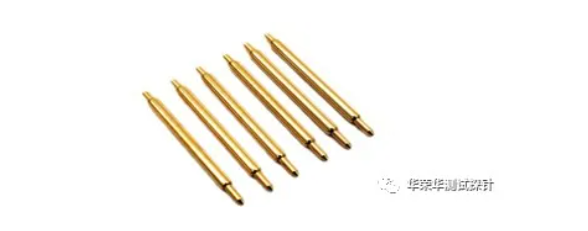

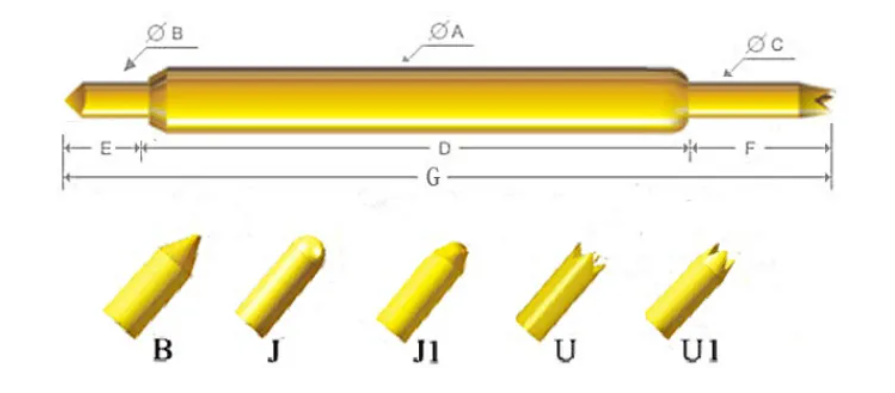

针头：通常采用镀金处理，以优化导电性能和耐腐蚀性，针头是Pogo Pin与对接部件接触的部分，其形状和尺寸根据具体的应用需求有所不同。
弹簧：这是Pogo Pin的核心部件之一，提供接触力使针头与对接零件之间建立电连接，弹簧的材质、弹性系数等参数对Pogo Pin的性能有重要影响。
针管：针管用于保持针头的位置，并提供弹簧的安装空间，针管的材质通常为金属，以确保足够的强度和刚性。
2. 外形结构分类
平底式：针管底部为平底设计，易于与PCB板焊接，这种结构稳定性好，适用于多种应用场景。
插板式：针管尾部带有定位针，与PCB板焊接时不会发生偏移现象，定位效果佳。
折弯式：尾部折弯，提供设计人员在空间利用上有更多选择，这种结构可以节省空间，适用于空间受限的应用环境。
双针轴：双头双动的设计，让工程师在板对板双向连结有更多的空间弹性。
焊线式：适用于Cable端，容易与线焊接，这种结构便于与电缆等连接部件进行焊接。
螺纹式：特殊规格的产品可满足客户不同的需求，同时根据客户的需求进行定制，螺纹式结构可以提供更牢固的连接。
侧孔式：方便电镀工艺过程，保证电镀范围，这种结构有利于提高Pogo Pin的防腐蚀性能。
3. 内部结构分类
反钻孔结构：单Pin全长至少为1.8mm，工作高度应至少为1.5mm，这种设计特别适合于有空间局限的场合，电流从针头流向针管两侧，并且会有一小部分电流经过弹簧，因此阻抗相对较高，单Pin电流应小于1A。
剖斜面结构：针轴与弹簧接触的一端被切成斜面，可以保证针轴与针管紧密接触，这种结构的针管长度至少应大于2.50mm，单Pin可以承受大于2A的电流。
通孔式：弹簧安装在针管的中心位置，针头可以在弹簧的作用下自由伸缩，这种结构的特点是结构简单、可靠性高，但压缩行程相对较短。
尾塞式：弹簧的一端固定在针管的底部，另一端通过尾塞与针头相连，这种结构的特点是压缩行程较长，但需要较大的安装空间。

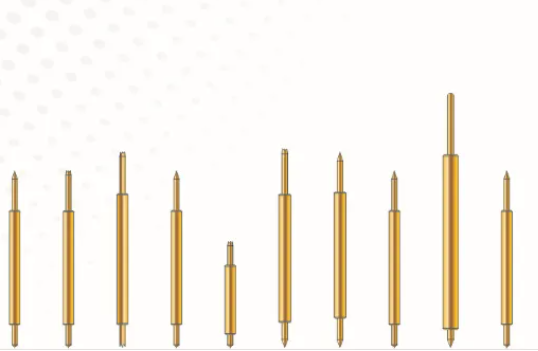

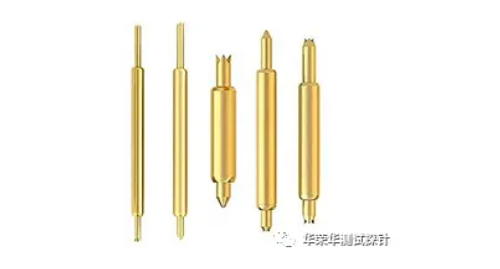

双头式：弹簧的两端都与针头相连，针头可以在弹簧的作用下向两个方向伸缩。这种结构的特点是可以在较小的空间内实现较大的压缩行程。
总之，Pogo Pin弹簧针的结构设计多样化，能够满足不同应用场景的需求。在选择Pogo Pin时，需要根据具体的应用需求、工作环境以及电气性能要求等因素进行综合考虑。
