在电子制造业高速发展的当下，电子产品精密化、集成化、批量化特征愈发明显，PCB电路板、FPC柔性线路板、半导体元器件、各类电子模组等产品，出厂前都必须经过电气性能检测，以此排查短路、断路、功能异常、参数偏差等质量问题，工装测试夹具作为产品功能测试的专用载体，是自动化测试环节不可或缺的设备，而测试探针作为夹具的核心基础性元器件，直接决定测试夹具的稳定性、精准度与使用寿命，是电子产品质量检测的关键纽带。
一、测试探针的基本结构与工作原理

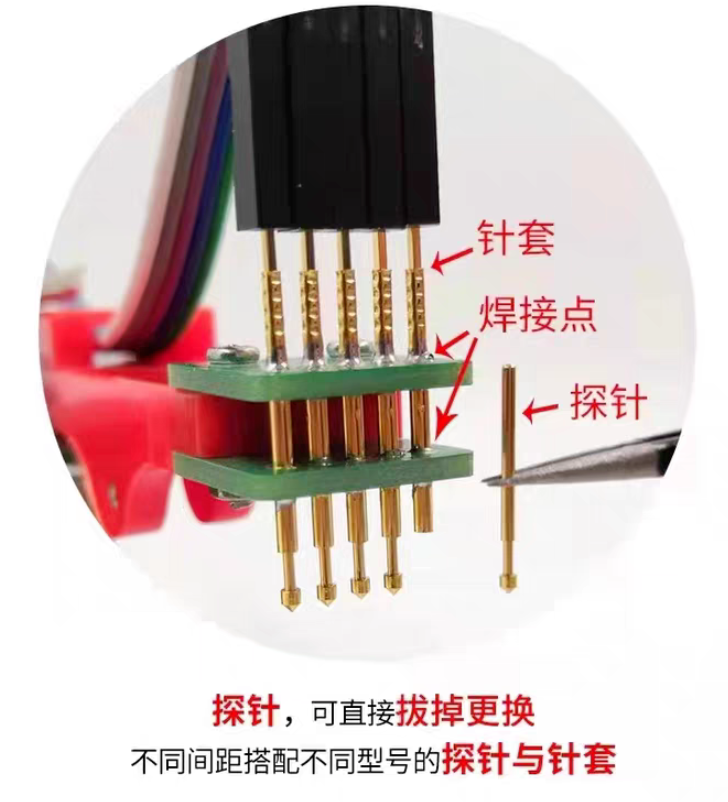

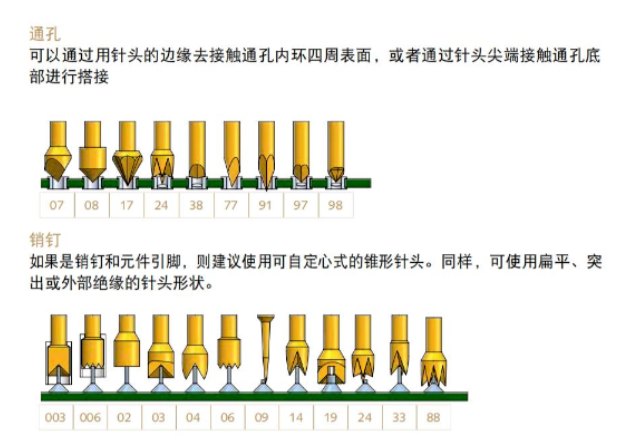

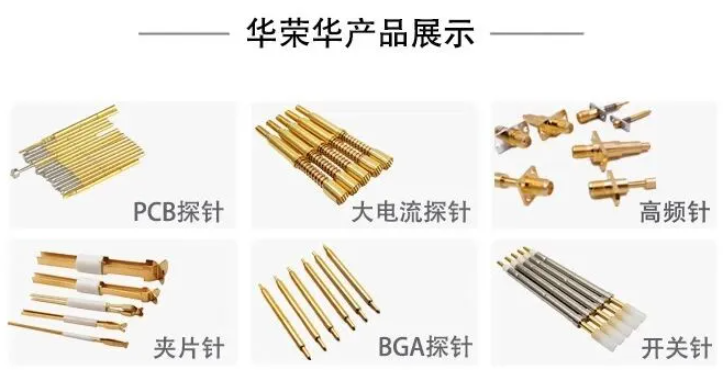

测试探针俗称弹簧针，是一种微型弹簧式精密连接器，整体结构主要由针头、针管、弹簧三大核心部件组成，部分高端探针还会搭配防尘结构、限位结构，适配复杂测试工况。按照应用场景可分为平头针、尖头针、梅花针、皇冠针等多种类型，分别对应焊盘、引脚、触点、穿孔等不同被测部位。
其工作原理简单且高效：测试夹具下压闭合时，探针针头接触被测电子产品的测试点位，受到压力后针头向针管内部收缩，内置弹簧被压缩产生反向弹力，让针头与被测点位保持高强度、高稳定性的贴合状态；依托金属材质的导电特性，探针搭建起被测产品与测试主机之间的电气通道，完成电流、电压、模拟信号、数字信号的双向传输，以此实现各项电气参数的检测。测试完成后，夹具抬升，探针在弹簧弹力作用下自动复位，等待下一次测试作业。
二、测试探针在工装测试夹具中的核心作用
（一）搭建电气通路，实现信号传输
这是测试探针最基础、最核心的作用。在整套测试系统中，工装夹具负责固定定位被测产品，测试主机负责数据分析与指令输出，而测试探针就是连接二者的“桥梁”。传统直接接线测试的方式，不仅操作繁琐、无法适配批量生产，还容易划伤产品测试点位，无法满足小型化精密电子产品的测试需求。

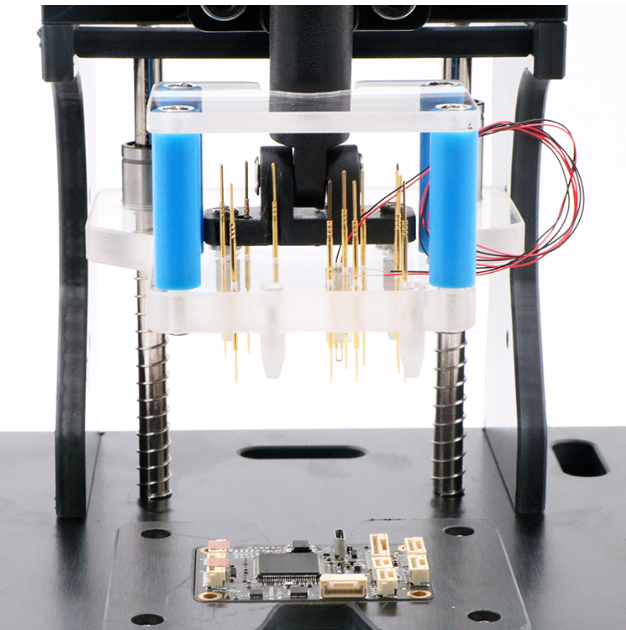

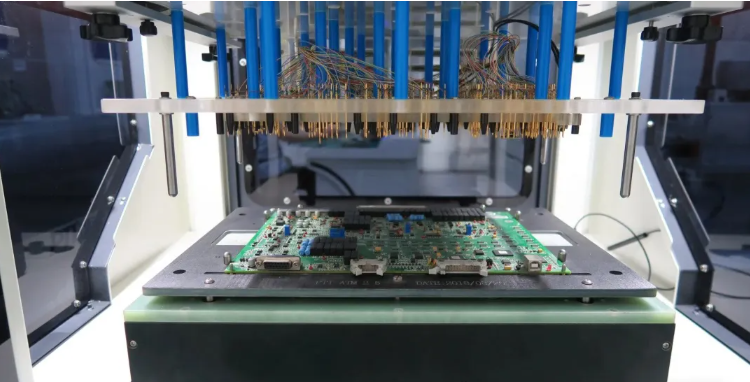

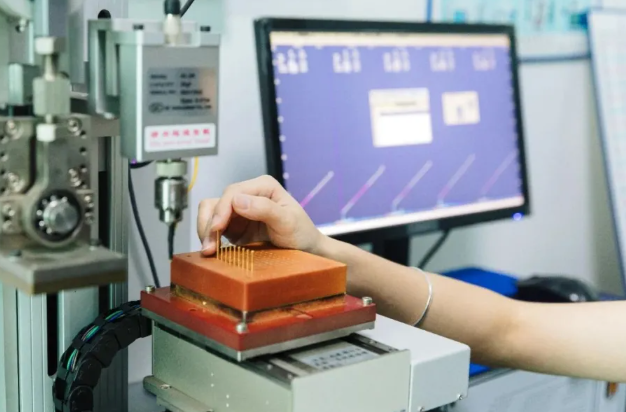

通过在夹具内部矩阵式排布测试探针，可一对一对应产品各个测试焊盘、金属触点与引脚，将产品电路信号同步传输至测试仪器，同时接收测试仪器的检测指令，一次性完成通断测试、阻抗测试、耐压测试、信号采集等多项检测项目，覆盖绝大多数电子零部件的电气检测需求。
（二）稳定接触性能，保障测试精度
测试数据的精准性是产品质检的核心标准，而接触不良、接触电阻过大、信号波动是测试作业中最常见的故障问题。优质测试探针一般采用铍铜、磷铜等高导电率合金制作，表面镀金、镀镍处理，兼具优良的导电性能与抗氧化能力，能够有效降低接触电阻，减少信号衰减与失真问题。
除此之外，弹簧提供的恒定预压力，能够抵消夹具装配误差、产品放置偏差以及零部件微小形变带来的间隙问题，杜绝虚接、断连、接触松动等异常情况。在长期高频次的压合测试中，依旧能保持稳定的接触状态，从硬件层面保障测试数据真实有效，规避误判、漏判等质检问题。
三、测试探针的选型对夹具测试效果的影响
探针的品质与型号选型，直接影响工装夹具的综合性能。在夹具设计过程中，需结合被测产品特性匹配对应的探针：针对高密度微小点位，应选用细间距微型探针；针对镀金焊盘等易损伤点位，需搭配低压力柔性探针；针对大电流高压测试场景，则要选用粗针径、高承载能力的专用电流针；针对高频反复作业的流水线夹具，优先选择镀金材质、耐磨抗疲劳的高品质探针。若选型不当，不仅会出现测试不稳定、损伤产品等问题，还会缩短探针使用寿命，增加后续运维频次。
