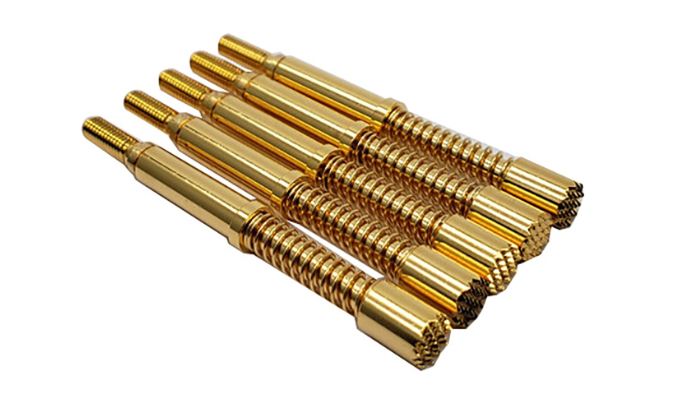

大电流探针是一种用于在高电流环境下实现可靠电连接的精密器件，广泛应用于电池测试、汽车电子、电力设备等领域。
其核心原理围绕“低阻抗传导”“结构稳定性”和“散热能力”三大核心展开，具体可拆解为以下几个方面：
一、基本导电原理：低阻抗电流路径
大电流探针的本质是通过金属导体建立电流通路，其核心要求是尽可能降低接触电阻和导体电阻**，避免电流传输中因阻抗
过大导致发热或信号损耗。
导体材料选择：通常采用高导电率金属（如铜合金、镀金/镀银层），铜合金提供基础导电性，镀层则减少氧化、降低接触电阻
（例如镀金可将表面电阻降至微欧级）。
接触方式设计：通过针尖与被测件的紧密接触（如弹簧压力驱动的点接触、平面接触），确保接触面的微观导通——即使表面存
在氧化层，探针的压力也能破坏氧化层，形成金属间的直接导电通路。
二、结构设计：应对高电流的稳定性保障
大电流场景下，电流产生的电磁力（洛伦兹力）和发热可能导致探针变形或接触松动，因此结构设计需满足机械稳定性和压力一致性：
弹簧驱动结构：探针内部通常包含弹簧（如铍铜弹簧），通过预压缩提供稳定的接触压力（一般在几十到几百克力），确保在振动或
热膨胀时仍能保持接触。
刚性主体支撑：探针外壳采用高强度材料（如不锈钢），避免大电流产生的磁场力导致探针弯曲，维持电流路径的稳定性。
三、散热原理：抑制高电流发热
导热材料与结构：部分探针采用空心结构或添加散热鳍片，加速热量向外部环境传导；外壳材料选择高导热率金属，辅助散热。
短路径设计：缩短探针的导电路径长度（L），减少电阻和热量产生（电阻与长度成正比）。
四、电流承载能力的关键参数
大电流探针的“大电流”能力并非无限，其最大承载电流由以下参数共同决定：
电阻（R）：包括接触电阻（针尖与被测件之间）和导体电阻（探针自身），总电阻需控制在毫欧级以下（例如，100A电流通过
1mΩ电阻时，功率损耗为10W）。
材料耐温性：探针材料（尤其是镀层和弹簧）的熔点和抗氧化温度需高于工作温度（通常要求能承受100℃以上高温）。
