弹簧探针选型全攻略：从结构到应用一次讲清

Pogopin弹簧探针选型全攻略：从结构到应用一次讲清 Pogopin弹簧探针的选型核心，是先明确电流、信号、空间、环境四大场景边界，再锁定结构、电气参数，最后匹配材质、镀层并做可靠性验证，按这个逻辑就能高效选出合适方案，避免接触不良、发热、寿命不足等问题。

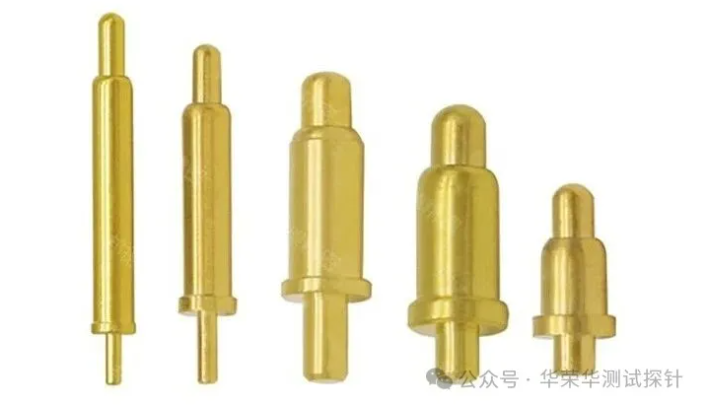

一、核心结构与关键分型 Pogopin由针头、弹簧、针管三个核心部件组成，内部结构和头部设计直接决定电气性能与适用场景。

1. 内部导电结构 ：反钻孔结构的电流主要从针头流向针管，弹簧只起辅助作用，额定电流一般不超过1A，适合穿戴设备、TWS等低功耗信号传输，缺点是阻抗偏高，且整体长度通常要大于1.8mm。

剖斜面结构让针头和针管紧密接触，弹簧载流占比低，额定电流在2A以上，适合充电、工业模块、5G设备等，针管长度一般不小于2.5mm，抗偏载能力强，通孔式结构简单，弹簧居中，电流范围在0.5到3A，多用于通用测试和低成本连接，只是行程较短，可靠性和装配精度关系很大，斜面加滚珠结构采用分流设计，弹簧基本不参与载流，能承受30A以上大电流，适合储能设备、电动工具，一般需要定制，成本相对更高。

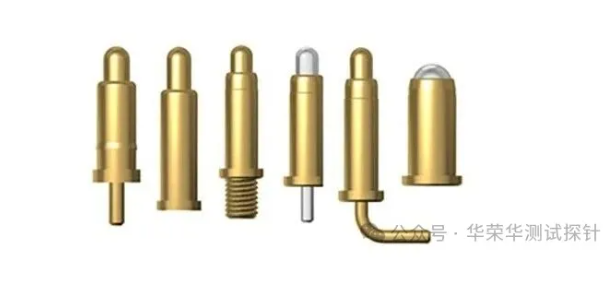

2. 头部设计： 平头接触面积大，压力均匀，接触电阻小于20mΩ，适合电池触点、无线充电底座，寿命通常能达到10万次以上，耐磨性好，多用于PCB刺破测试和精密探针，针尖直径通常不大于0.3mm，需要高硬度镀层。圆头是半球形，适配曲面接触，接触电阻在10到20mΩ之间，适合FPC软板连接、穿戴设备，曲率半径一般在0.2到0.5mm，能降低插拔应力。台阶头为多层阶梯形状，定位精准，接触电阻小于15mΩ，适合有高度差的连接和模组定位，使用时要匹配对接件的台阶尺寸。

二、核心参数选型

1. 电气参数 ：额定电流要按实际最大电流的1.5倍预留裕量，普通消费电子1到3A，工业或充电场景3到5A，大电流定制款要30A以上，载流能力和针径正相关，直径3.0mm的探针一般可稳定承载5A电流。接触电阻方面，信号传输场景要小于10mΩ，充电场景小于20mΩ，毫欧级表现更佳，镀金层是控制接触电阻的关键。高频或毫米波应用。

2. 材质与镀层 ：针头和针管常用黄铜，导电性能好，也有用铍铜的，耐磨性更优，还有铜镍锌材质，强度更高，这些材质表面一般镀硬金，适合通用、高频、充电场景，金层厚度3到20μ"，镍底层50到100μ"。不锈钢材质的针体一般只镀镍，用于低电流信号和防氧化要求高的场景，镍层厚度50到100μ"，高耐磨测试探针会用铍铜材质，弹簧常用不锈钢，高寿命场景用琴钢线，表面镀镍或做防腐处理。

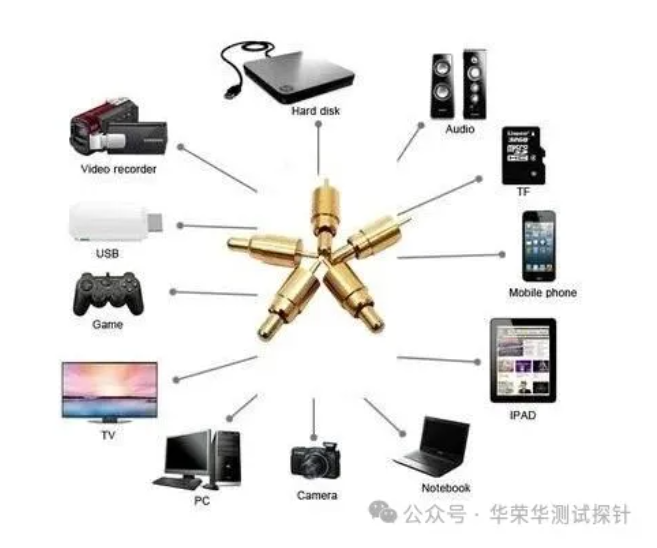

三、分场景选型指南

1. 消费电子 手机、穿戴、TWS等产品核心需求是小体积、低功耗、高集成、抗跌落。推荐选用平底SMT安装，圆头或平头，信号用反钻孔结构，充电用剖斜面结构，镀层选3到5μ"的镀金。参数上电流1到3A，行程0.3到1mm，弹力30到100gf，寿命不低于10万次，要避免用反钻孔结构做充电，容易发热，狭小空间可优先考虑双头式。

2. 充电与储能 无线充电、电池快拆、储能模组重点要大电流、低发热、高可靠性。推荐剖斜面或斜面加滚珠结构，平头，厚金镀层10到20μ"，安装方式用焊线式或插板式。电流3到30A根据模组选择，行程0.5到2mm，弹力150到500gf，寿命不低于20万次。大电流一定要减少弹簧载流，优先剖斜面或滚珠结构，同时做好散热设计。

3. 工业与测试 测试治具、工业模块、机器人需要高寿命、抗振动、精准对位。推荐插板式或双头式，测试用尖头，工业连接用平头，弹簧用琴钢线，表面镀硬金。电流0.5到5A，行程1到3.5mm，测试探针不要用平头，无法刺破氧化层，工业模组优先滚花防脱结构。
