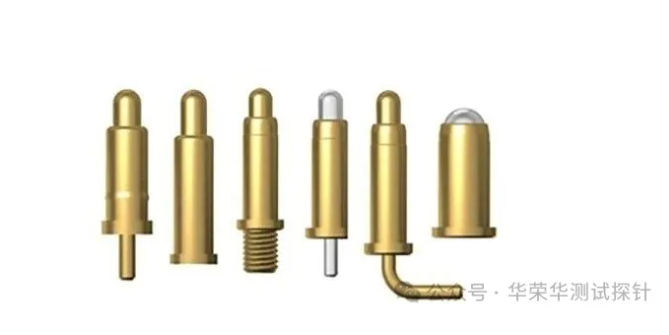

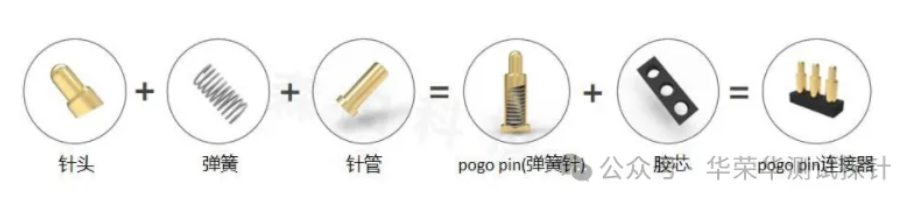

弹簧探针（又称Pogo Pin）作为精密电子设备中核心的连接部件，凭借可伸缩弹性接触特性，广泛应用于手机、智能穿戴、PCB测试治具、5G通信模块等场景，承担着稳定传输电流与信号的关键使命。其性能可靠性、接触稳定性与使用寿命，完全取决于针轴、弹簧、针管三大核心结构的设计匹配与选型合理性——三者如同“精密协作的三角架构”，任一部件选型偏差，都会引发连锁反应，导致整体性能衰减或提前失效。本文将拆解三大核心结构的选型逻辑，解析其与使用寿命的内在关联，为精准选型提供参考。
一、针轴：接触传导的前端关键
选型上，常规场景用黄铜或铍铜，兼顾导电与加工性；高端精密场景选铍铜，耐磨、导电性能更优；高端场景可镀硬金增强耐磨性，结构上，前端做斜面或球面增大接触面积，加工精度需达标，避免与针管配合卡顿。
寿命关联：长期插拔会造成机械磨损，材质硬度不足或镀层脱落会导致接触不良；潮湿环境下未做好防腐，会氧化锈蚀，还会污染其他部件，缩短整体寿命。
二、弹簧：弹性支撑的动力核心
弹簧为针轴提供稳定预压力，保障紧密接触，是最易疲劳失效的部件，选型重点看弹力与抗疲劳能力。
材质常用不锈钢或琴钢线，适配多数场景；高频、高精度场景可选不锈钢，弹力更稳定；特殊环境需选用耐高温或防腐涂层弹簧。弹力与行程需匹配场景，压力过大易加剧磨损，过小则接触不良，常规预压控制在合理范围即可。
寿命关联：长期反复压缩会导致弹力衰减，衰减超标后接触稳定性下降，需及时更换；弹簧锈蚀、变形也会引发卡顿，加速整体失效。
三、针管：结构承载的基础载体
针管是弹簧与针轴的承载腔体，负责引导针轴伸缩，选型重点关注刚性与适配性。
常规场景用黄铜，成本低、导电好；高端场景选铜镍锌合金，抗变形能力更强；腐蚀性场景可增设防腐底套。针管与针轴的配合间隙需精准，过大易晃动，过小则卡顿，内壁需抛光减少磨损，表面可镀镍或镀金提升性能。
寿命关联：内壁长期摩擦易磨损，产生的碎屑会卡住部件；材质刚性不足或安装受力不均会导致变形，影响伸缩顺畅性；腐蚀、外力撞击也会缩短寿命，需做好防护与规范安装。
四、选型与寿命优化建议
1. 场景优先，精准匹配材质与参数，根据应用场景的电流大小、插拔频次、环境湿度、精度要求，确定三大结构的材质与参数：普通场景可选用黄铜针轴与针管、不锈钢弹簧，满足基础需求；高频、高精度场景优先选用铍铜、黄铜材质，搭配硬金涂层与精密加工；腐蚀性场景需增设防腐底套，优化表面涂层。
2. 建立定期检测机制。根据插拔频次与应用场景，制定定期检测计划：普通治具每1-2万次检测一次，高频治具每5000次检测一次，潮湿、粉尘多的场景缩短检测周期；重点检测弹簧弹力衰减情况、针轴与针管的磨损程度、配合间隙与部件变形情况，及时更换超标部件，可延长探针整体寿命30%以上。
3. 优化使用与安装环境。安装时避免外力撞击与受力不均，控制贴片焊接温度，防止部件软化变形；使用过程中保持环境清洁，避免粉尘、杂质进入针管，定期清洁接触部位，减少磨损与污染。
