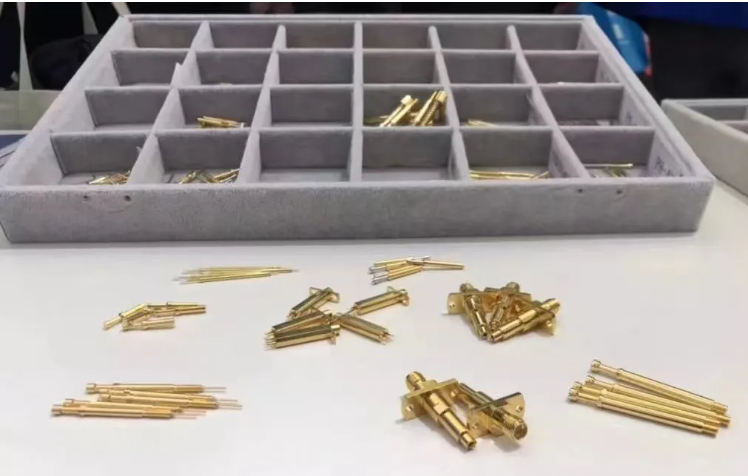

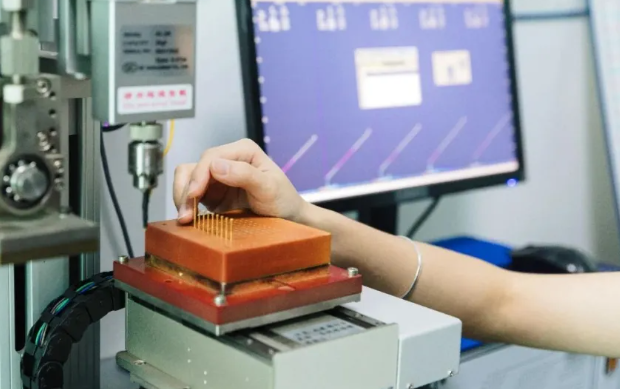

在半导体测试、PCB探针测试场景中,很多人会混淆测试探针阻抗和接触电阻,实则二者不是同一概念,分属不同的电气参数,定义、成因、数值范围和影响因素均有明显区别,仅在测试工况中相互关联。

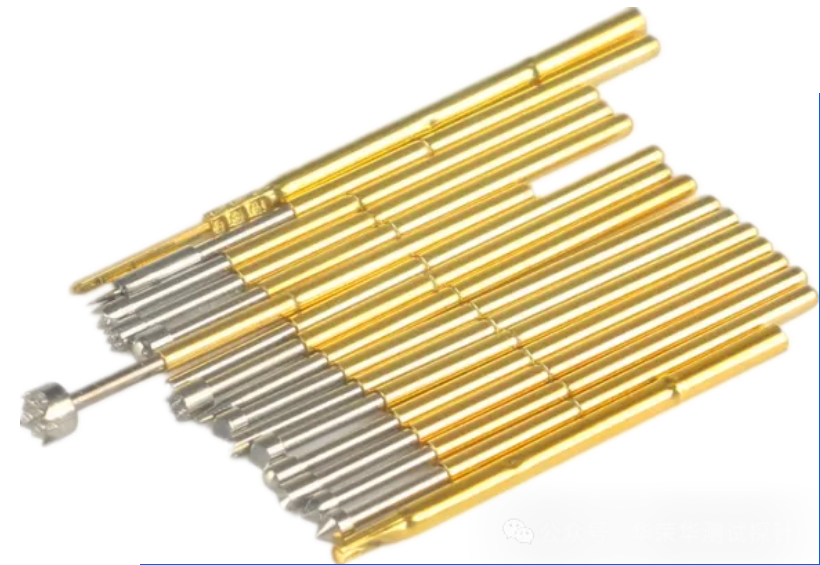

首先是定义与构成的差异。测试探针阻抗是探针整体的综合电气参数,偏向高频全域参数,包含探针针杆、弹簧、针头的固有电阻,以及高频工况下产生的感抗、容抗,是电阻、电感、电容共同作用的总阻抗,适用于高频信号测试场景。而接触电阻是探针与被测焊盘、触点之间的界面电阻,仅产生于两者的接触接触面,属于纯电阻范畴,无电抗成分,仅针对接触界面的电气损耗。
其次是影响因素不同。探针阻抗相对稳定,主要由探针的材质、长度、直径、结构设计决定,成品探针的阻抗数值基本固定,受外界环境和操作手法影响极小。接触电阻则极具不稳定性,受接触压力、针头磨损、接触面氧化、污渍杂质、测试平整度等因素影响极大,是测试误差的主要来源,也是探针测试中需要重点管控的参数。

最后是应用意义的区别。低频直流测试中,探针阻抗数值极小,基本可以忽略,测试误差主要由接触电阻决定;而高频高速测试中,探针阻抗的电抗成分会大幅影响信号完整性,必须精准匹配,此时探针阻抗和接触电阻都会对测试结果产生关键作用。
