在PCB测试、ICT/FCT工装、半导体晶圆检测、精密电子量产测试场景中，测试探针（弹簧顶针/Pogo Pin）是连接设备与待测产品的核心精密部件，探针的选型精度，直接决定测试稳定性、良率、使用寿命，甚至影响产品测试误判、焊盘损伤、接触不良等量产通病。
很多工程故障的根源，并非设备程序问题，而是材质不匹配、弹力不合适、头型适配错误。
一、先懂基础：测试探针的核心结构与选型逻辑

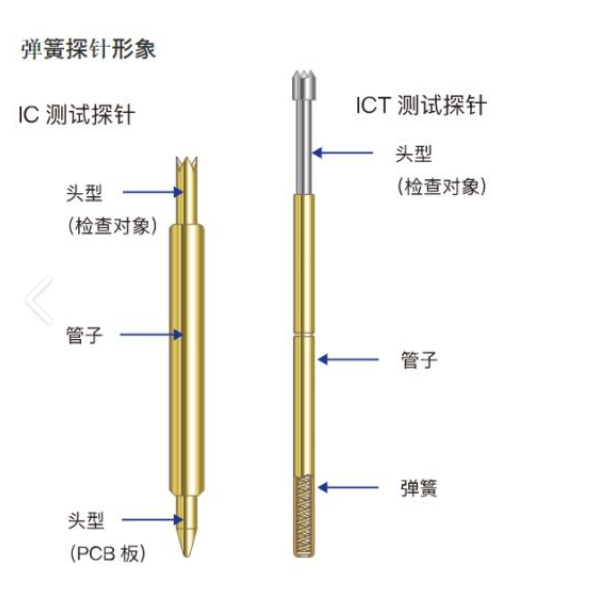

常规测试探针由针头、针管、弹簧、尾端四部分组成，每个结构的参数都对应专属选型要求：
1. 针头：直接接触待测焊盘、引脚、触点，决定接触精度、导通性、耐磨度、防刮伤能力；
2. 针管：承载整体结构，影响探针刚性、同轴度与适配孔径；
3. 弹簧：决定弹力大小、压缩行程、疲劳寿命，是接触稳定性的核心；
4. 尾端：适配测试治具安装方式，影响固定稳定性。
选型核心原则：场景定头型、产品定弹力、工况定材质、治具定尺寸，四者匹配才能实现高精度、长寿命、零损伤测试。
二、材质与镀层选型：决定导通性、寿命与耐候性
探针材质是性能的基础，不同基材+镀层组合，适配通用、高频、高温、精密脆弱触点等不同场景，核心区分耐磨度、导电性、硬度与抗腐蚀能力。
1. 主流基材选型（针头/针管）
① 铍铜（BeCu）——精密信号测试首选
硬度HRC38-42，弹性优异、抗应力松弛能力强，导电性能极佳，电阻极低，具备良好的韧性，接触触点时不易压伤焊盘，疲劳寿命长。适配消费电子PCB、FPC软板、BGA精密引脚、高频信号测试场景，是高精度通用测试的主流材质。缺点是硬度略低，不适合高强度、高磨损的反复按压场景。
② SK4高碳钢——耐磨量产首选
硬度HRC58-60，硬度高、耐磨性极强，抗挤压、抗形变能力突出，适合大批量高频次量产测试。刚性充足，测试稳定性强，不易出现针头变形、接触偏移问题。适配ICT/FCT量产工装、常规硬板PCB、五金触点测试。缺点是导电性弱于铍铜，韧性一般，压力过大易损伤脆弱焊盘。
③ 磷青铜——经济型通用款
导电性良好、成本低、加工性强，韧性适中，满足常规低频、低频次测试需求。适合普通家电、常规电路板、低精度量产测试场景，性价比极高，缺点是耐磨寿命短，高频测试易氧化、接触电阻波动大，不适用精密测试。
三、弹力选型：平衡接触稳定与产品零损伤
探针弹力单位为gf（克力），弹力选型是最容易出错、却最影响测试良率的核心参数，弹力过小会接触虚接、信号中断；弹力过大会压伤焊盘、起皮、压弯FPC软板、顶坏精密元器件。行业主流弹力规格覆盖15gf-500gf，精准适配不同待测产品。
1. 轻力探针（15-50gf）——脆弱触点专属
弹力柔和，无挤压损伤风险，适配FPC柔性电路板、超薄PCB、BGA微焊盘、LED精密触点、薄膜开关等易变形、易起皮的脆弱待测件。核心作用：杜绝压伤基材、焊盘脱落，保证精密软板测试零损伤，唯一缺点是抗轻微异物能力弱，需保证触点洁净。
2. 标准弹力（75-100gf）——通用量产首选
行业通用黄金弹力区间，兼顾接触稳定性与防损伤能力，压缩回弹顺畅，可轻微突破触点表面氧化层、灰尘，规避虚接问题。适配常规硬板PCB、插件引脚、普通焊盘、连接器触点测试，是90%标准ICT/FCT工装的首选弹力。
3. 中高弹力（120-250gf）——耐磨抗振场景
弹力充足，穿透力强，可破除厚氧化层、污渍、轻微镀层杂质，接触电阻稳定。适配五金弹片、氧化严重的老旧触点、振动工况测试、大电流导通测试，缺点是压力偏大，禁止用于薄板、软板、微型焊盘，极易造成产品损伤。
4. 超硬弹力（300-500gf）——工业重载专用
高刚性、高压力，抗形变、抗磨损，适配工业大电流触点、厚重五金件、高强度反复按压测试场景，几乎无回弹虚接问题。完全不适用于精密电子元器件测试。

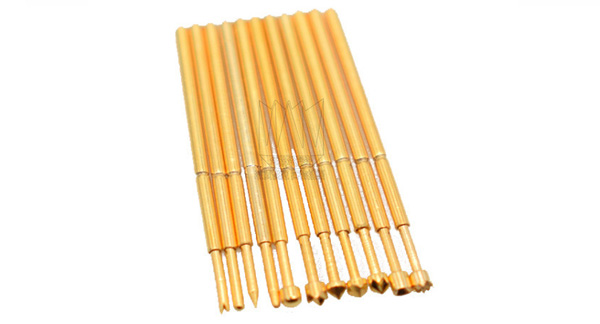

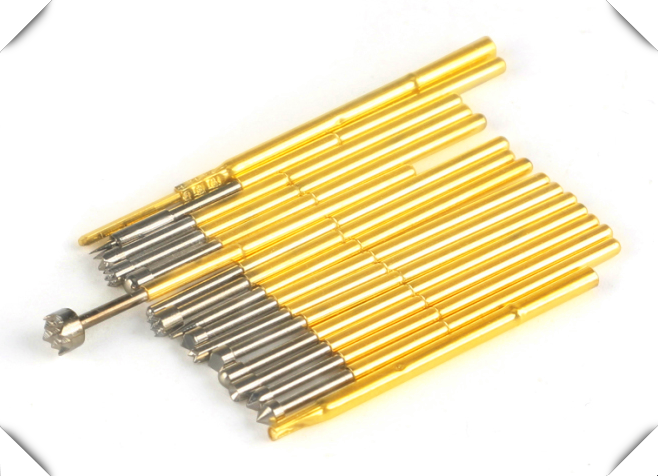

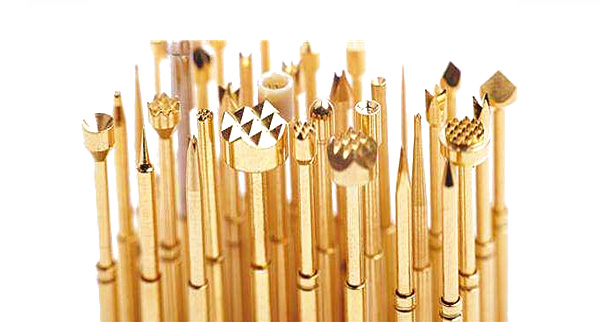

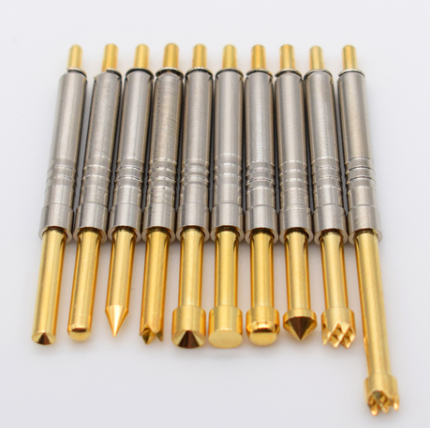

四、头型选型：对应不同触点形态，精准匹配不失效
针头头型决定接触面积、对位精度、清洁能力，不同触点形态（焊盘、圆孔、引脚、弹片）必须匹配对应头型，否则会出现对位偏移、接触不实、卡针、刮伤产品等问题。主流头型及适配场景如下：
1. 尖头/圆锥头（E型）——微孔、窄间距引脚专用
针尖接触面积小、定位精准，穿透力强，可精准刺入微小氧化层，适配细密引脚、微孔触点、窄间距BGA、LGA精密点位测试。选型注意：禁止用于平整大焊盘，单点压强过大会压伤焊盘、留下凹痕。
2. 圆头/蘑菇头（A型）——平整焊盘通用首选
弧形接触面圆润，接触面积适中，受力均匀，不会刮伤平整焊盘，适配绝大多数PCB圆形、方形平整焊盘测试，容错率高、对位稳定，是量产最常用头型。
3. 扁头/铲型（B型）——长条引脚、金手指专用
扁平接触面适配长条状触点，接触贴合度高，不会单边虚接，完美适配PCB金手指、长条连接器引脚、扁平焊带测试，杜绝长条触点局部接触不良问题。
4. 十字头（C型）——高氧化、脏污触点专用
针头十字开槽结构，按压时可刮除触点表面氧化层、灰尘、油污，自清洁能力极强，适配长期存放、易氧化、车间粉尘多的量产测试场景，大幅降低接触不良概率。缺点是接触面积较小，不适合超大电流测试。
5. 杯型/空心头（D型）——圆柱引脚、针脚专用
空心凹槽结构可包裹圆柱型引脚、探针针脚，限位精准不打滑，适配插件圆柱引脚、线束针座、精密插针测试，杜绝测试过程中探针偏移、脱接。
6. 锯齿头（S型）——大电流、强接触场景
多齿结构咬合紧密，接触电阻极低，抗振动、防脱落，适配大电流导通测试、工业五金触点、高振动工况设备测试，接触稳定性拉满。禁止用于精密软板、薄焊盘，极易刮伤基材。
五、尺寸选型关键：直径、行程、总长避坑要点
材质、弹力、头型匹配后，尺寸适配是选型落地的关键，尺寸偏差会导致治具装不上、接触行程不足、卡针、偏移等问题。
1. 针头直径
高密度精密PCB、细间距元器件选用0.2-0.5mm超细针头；常规PCB焊盘选用0.68-1.3mm通用直径；大触点、大电流场景选用1.5mm以上大直径针头。核心原则：针头直径需小于待测触点宽度，避免超出触点造成短路、刮伤周边线路。
2. 压缩行程
常规探针有效压缩行程为总行程的70%，选型时需预留0.3-0.5mm有效压缩量，行程不足会接触不实，行程过大会导致弹簧超压疲劳、针管顶死，大幅缩短探针寿命。
六、场景化选型对照表（工程师直接套用）
为方便快速选型，汇总主流测试场景的全套选型方案，直接匹配参数即可落地：
1. FPC软板/超薄PCB精密测试：铍铜基材+厚金镀层+15-50gf轻力+圆头/扁头+超细直径
2. 常规PCB量产ICT/FCT测试：SK4碳钢+中厚金+75-100gf标准弹力+圆头/十字头
3. BGA/细密引脚高精度测试：铍铜+厚金+30-50gf轻力+尖头/微型圆头
4. 金手指/长条引脚测试：磷青铜/铍铜+中厚金+标准弹力+扁头
5. 氧化严重/粉尘多量产场景：SK4碳钢+厚金+中高弹力+十字头
6. 大电流/工业触点测试：SK4高硬材质+厚金+200-300gf弹力+锯齿头
7. 高温/腐蚀环境测试：特种合金基材+防腐镀金+适配弹力
七、常见选型故障与解决方案
1. 测试接触不良、时通时断：多为弹力过小、针头无自清洁结构、镀层氧化，解决方案：更换十字头、加厚镀金层、升级标准弹力探针；
2. 焊盘起皮、产品压伤：弹力过大、针头尖锐，解决方案：更换轻力探针、圆头针头，降低接触压强；
3. 探针寿命短、频繁卡针：材质硬度不足、行程超压，解决方案：更换SK4耐磨材质，匹配标准压缩行程；
4. 高频测试电阻漂移：镀层过薄、基材导电差，解决方案：更换厚金镀层铍铜探针。
