随着消费电子向微型化、多功能化迭代，智能穿戴设备正朝着更轻薄、更精密、更智能的方向突破——从毫米级的智能戒指、微型手环，到集成多传感器的AR眼镜、健康监测手表，设备内部元器件密度持续提升，测试接口不断缩小，同时高频信号传输需求（如蓝牙、Wi-Fi、RF射频）日益严苛，传统测试探针要么无法适配极小测试空间，要么在高频传输中出现信号衰减、接触不稳等问题，而Pogopin（弹簧顶针）探针凭借其微型化结构、高可靠性和优异的高频性能，成为智能穿戴设备测试领域的“核心利器”，精准破解小尺寸、高频率两大测试痛点。
一、智能穿戴设备测试的双重困境：小尺寸与高频率的双重挑战
智能穿戴设备的特殊性，决定了其测试环节面临着传统消费电子难以想象的考验，核心痛点集中在“小”与“高”两个维度，二者相互制约，进一步提升了测试难度。
（一）小尺寸困境：空间受限下的精准接触难题
智能穿戴设备的机身尺寸往往以毫米为单位，内部PCB板、传感器、电池等元器件高度集成，测试触点（如充电接口、信号接口、传感器测试点）的尺寸不断缩小，间距也随之压缩至0.3mm-1.0mm。传统探针多为固定结构，体积较大，无法适配微型测试点位，即便勉强嵌入，也容易出现定位偏差、接触不良等问题，甚至可能损坏精密元器件。
此外，智能穿戴设备的测试多为批量自动化测试，探针需要在狭小空间内完成数千次乃至数万次的插拔测试，对探针的结构紧凑性、耐磨度和稳定性提出了极高要求。若探针体积过大、灵活性不足，不仅会影响测试夹具的兼容性，还会降低测试效率，增加测试成本。
（二）高频率困境：信号传输中的稳定性瓶颈
如今的智能穿戴设备早已突破“基础计步”的单一功能，集成了蓝牙5.3及以上版本、Wi-Fi 6、RF射频、心率传感器、血氧传感器等多种模块，高频信号传输成为常态——例如蓝牙信号的传输频率可达2.4GHz，RF射频信号甚至高达50GHz。高频测试中，信号极易出现衰减、反射、串扰等问题，直接影响测试数据的准确性。
传统探针的接触电阻较高、阻抗匹配性差，在高频传输中会导致信号损耗过大，无法精准捕捉设备的信号性能参数；同时，探针与测试点的接触稳定性不足，轻微的接触偏差就会引发信号中断或失真，难以满足智能穿戴设备高频信号测试的严苛标准。
二、Pogopin探针的核心优势：天生适配穿戴设备测试需求

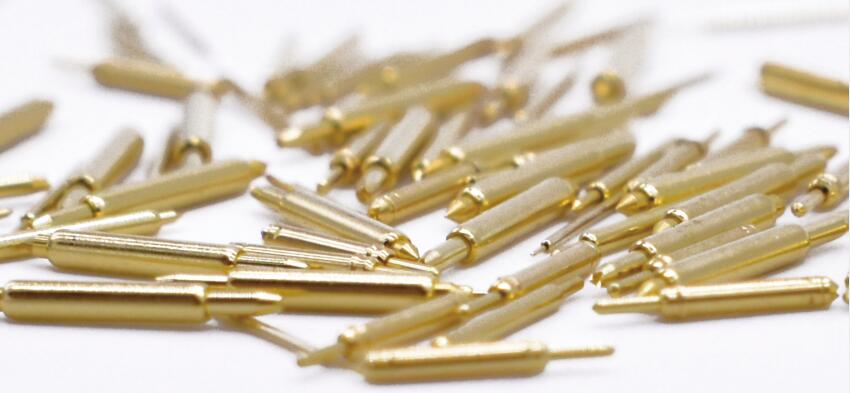

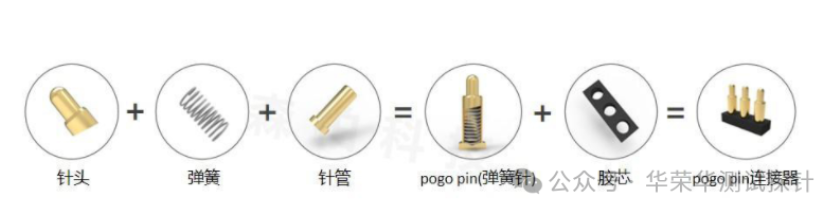

Pogopin探针是一种由针轴（Plunger）、弹簧（Spring）、针管（Tube）三部分组成的精密弹簧式连接器，通过弹簧的弹性作用力实现与测试点的紧密接触，其核心结构设计赋予了它微型化、高可靠性、高频适配性等优势，恰好契合智能穿戴设备的测试需求，从根源上破解了“小尺寸”与“高频率”的双重难题。
微型化结构：毫米级体积，适配狭小测试空间

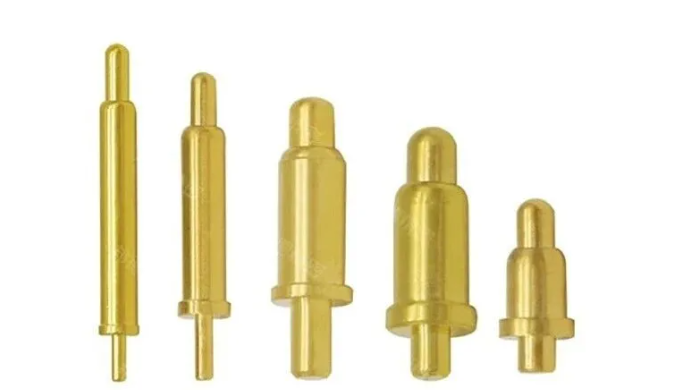

Pogopin探针的最大优势的在于“小巧精致”，其整体直径可做到0.2mm-1.5mm，长度可根据需求定制为2mm-10mm，能够轻松嵌入智能穿戴设备的微型测试点位，适配0.3mm及以下的触点间距，完美解决小尺寸测试空间的适配难题。

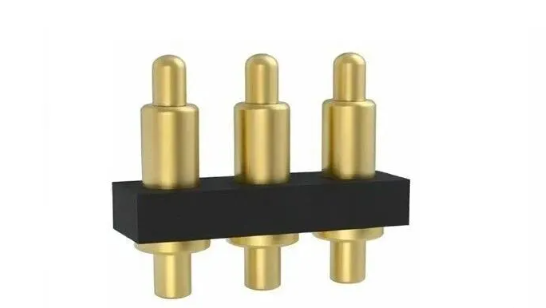

相较于传统探针，Pogopin探针采用一体化紧凑结构，针轴与针管的配合精度可达微米级（直径精度±0.02mm，高度精度±0.05mm），无需额外的固定结构，可直接集成到小型测试夹具中，大幅节省夹具占用空间，同时提升测试点位的定位精度，避免因定位偏差导致的测试失误。此外，部分Pogopin探针采用M3螺纹设计或表面贴装技术（SMT），安装便捷，可直接拧入或贴装于PCB板，无需焊接，进一步降低了测试夹具的设计难度和安装成本。
三、实战拆解：Pogopin探针搞定小尺寸、高频率测试的关键方案
结合智能穿戴设备的具体测试场景（如传感器测试、高频信号测试、充电接口测试），Pogopin探针通过“定制化结构+精准适配+场景优化”的组合方案，实现对小尺寸、高频率测试需求的全面覆盖，以下是三大核心应用场景的实战拆解。
（一）场景1：微型传感器测试——小尺寸点位的精准捕捉
智能穿戴设备（如健康手环、智能戒指）内置的心率传感器、血氧传感器、气压传感器等，测试点位极小（直径0.2mm-0.5mm），且多分布在元器件密集区域，传统探针无法精准接触。针对这一需求，Pogopin探针采用“微型针轴+精准弹簧”的定制设计，将针轴直径缩小至0.15mm，同时优化弹簧弹性，确保针轴能够精准触达微型测试点，且不会因压力过大损坏传感器。
例如，在智能戒指的血氧传感器测试中，Pogopin探针可嵌入微型测试夹具，通过弹簧缓冲实现与传感器测试点的紧密接触，精准捕捉血氧信号的传输数据，同时避免对戒指内部精密元器件造成损伤，此外，由于探针体积小，可同时集成多根探针，实现多传感器同步测试，大幅提升测试效率。
（二）场景2：高频信号测试——蓝牙/Wi-Fi模块的稳定传输
智能穿戴设备的蓝牙、Wi-Fi模块测试，需要探针在高频传输中保持信号稳定，避免衰减和串扰。针对这一需求，Pogopin探针通过三大优化实现高频适配：一是采用阻抗匹配设计，确保探针阻抗与设备高频模块阻抗一致，减少信号反射；二是采用高导电材料和贵金属镀层，降低接触电阻和信号损耗；三是优化探针结构，减少针轴与针管之间的摩擦，避免因摩擦产生的干扰信号。
在智能手表Wi-Fi 6模块测试中，定制化Pogopin探针可实现与测试点的稳定接触，精准传输2.4GHz/5GHz高频信号，捕捉信号强度、传输速率等核心参数，测试数据误差可控制在±0.01V以内，远优于传统探针（±0.1V）。同时，探针的屏蔽设计可有效抵御外界电磁干扰，确保测试数据的准确性，为Wi-Fi模块的性能优化提供可靠依据。
（三）场景3：微型充电接口测试——小尺寸与大电流的兼顾
智能穿戴设备的充电接口（如磁吸充电接口）不仅尺寸小，还需要同时满足充电电流传输和数据传输的需求，对探针的接触稳定性和导电性能提出了双重要求。Pogopin探针采用“大电流适配+微型结构”的设计，针轴采用高导电铜合金，弹簧采用高强度不锈钢，可支持0.5-10A宽范围电流传输，同时保持微型体积，适配智能手表、TWS耳机的微型充电接口。

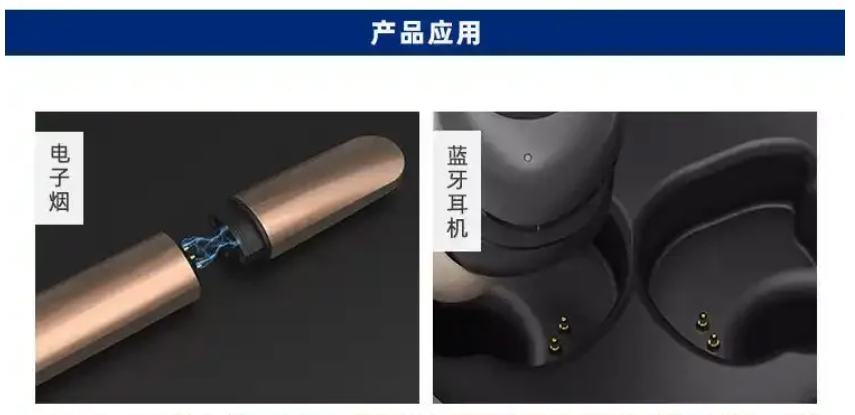

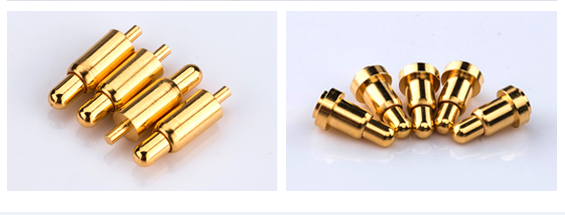

例如，在TWS耳机充电仓测试中，Pogopin探针可作为充电触点和数据传输触点，实现充电电流与音频数据的同步传输，接触稳定且无明显发热，充电效率几乎无损耗；同时，探针的耐磨镀层可承受频繁插拔，满足耳机批量测试的需求。此外，部分Pogopin探针采用双头弹顶针结构，可自动适应不同角度的接触需求，进一步提升测试的灵活性和稳定性。
