BGA 双头探针是 BGA/CSP 等高密度球栅阵列封装芯片测试的核心部件，选型核心是先定结构（单动 / 双动）→ 再匹配尺寸、头型、材质 → 最后按测试场景，一步到位避免测试损伤、接触不良与良率损失。
一、核心结构：单动 vs 双动（选型第一步）
BGA 双头探针分单动（Single?acting）与双动（Double?acting），结构差异直接决定适用场景。

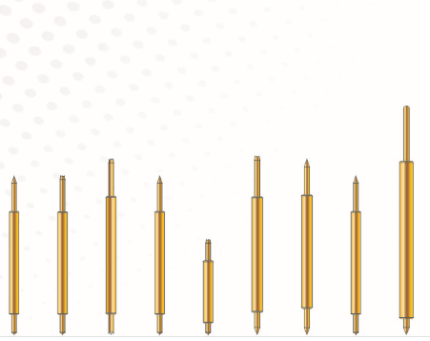

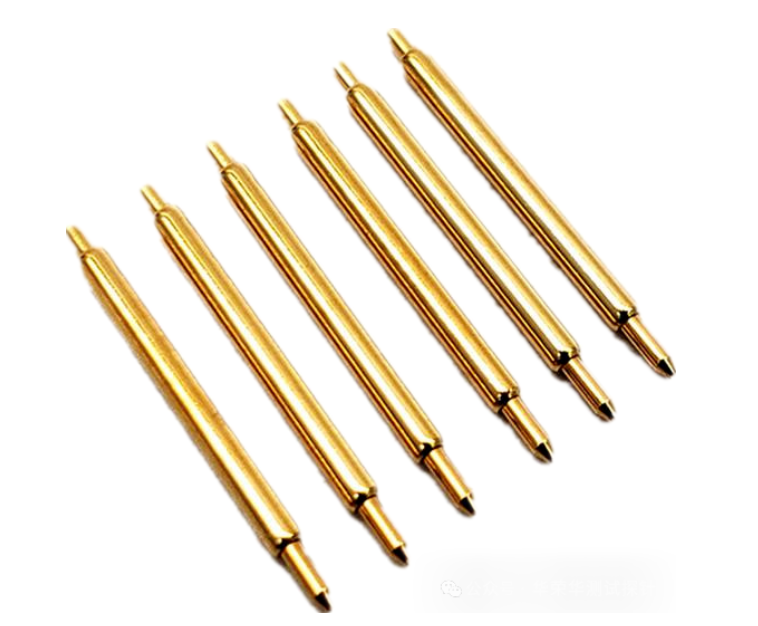

1. 单动双头探针（最常用）
结构：一端固定 / 导向，另一端带弹簧伸缩；仅一端可压缩，行程集中在单侧。
优势：结构简单、成本低、寿命长、安装方便；适合常规 BGA测试。
典型行程：0.3–1.0mm,总长度常见 5.7mm/6.3mm/8.8mm。
适用：晶圆测试、封装成品测试、常规 PCB/ATE 测试。

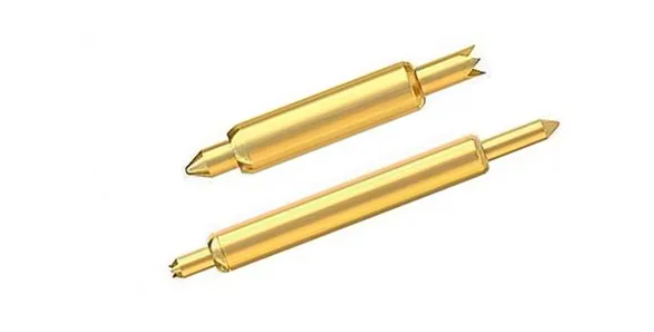

2. 双动双头探针（高端精密）
结构：两端均带独立弹簧与针芯，两端均可独立伸缩；内部双动结构，可双向补偿高度差。
优势：双向行程、接触更稳、压力更均匀；适合超小间距、超薄基板、FPC、高频 / 射频测试。
适用：5G/6G 射频芯片、毫米波模块、车规级 BGA、高密度 CSP。
结构选型速判
常规 BGA（间距≥0.5mm）、量产测试 → 单动（性价比优先）
细间距（≤0.4mm）、μBGA、FPC、高频 → 双动（稳定性优先）

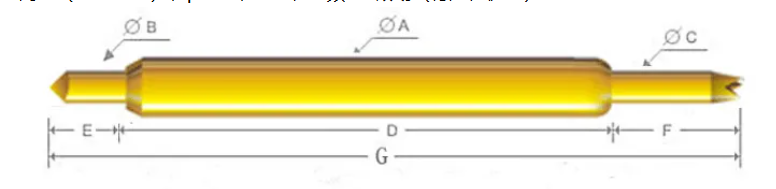

二、关键尺寸参数（决定能否装、能否测）
1. 针管外径（核心安装尺寸）
2. 总长度（L）
3. 行程（压缩量）
4. 针尖直径（Plunger Tip）
三、头型选型（决定接触质量与是否损伤）
两端头型可独立选择，一端对 BGA 焊球，一端对测试板焊盘。

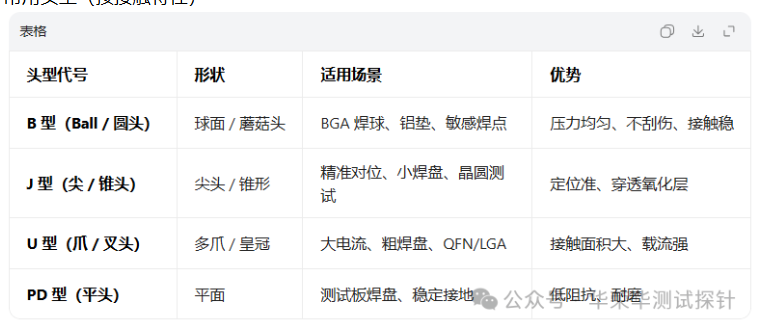

常用头型（按接触特性）
四、选型避坑指南（90% 问题源于此）
针径过大
→ 相邻短路、无法适配细间距 → 针径≤间距 1/3。
行程不足 / 过压
→ 焊球压塌、探针变形 → 行程≥高度差 + 0.2mm。
头型选错
→ 尖头刮伤焊球、圆头接触不良 → BGA 焊球优先圆头（B 型）。
材质 / 镀层差
→ 接触电阻漂移、寿命短 → 必须镀金≥0.1μm，优先 BeCu/SK4。
长度不匹配
→ 治具装不上、接触不稳 → 按测试座深度精确匹配。
忽略高频
→ 信号衰减、测试失真 → 射频场景选高频专用双动探针。
五、选型步骤（5 步落地）
定结构：单动（常规）/ 双动（精密 / 高频）。
定尺寸：按 BGA 间距选针径（0.20–0.58mm），按治具定总（5.7/6.3/8.8mm）。
定头型：焊球端 B 型，测试板端 J/U/PD；组合 B?J/B?B 最通用。
定材质：常规 SK4 镀金；高频 / 精密 BeCu + 厚金。
验参数：接触电阻、电流、带宽、寿命；小批量试测后量产。
